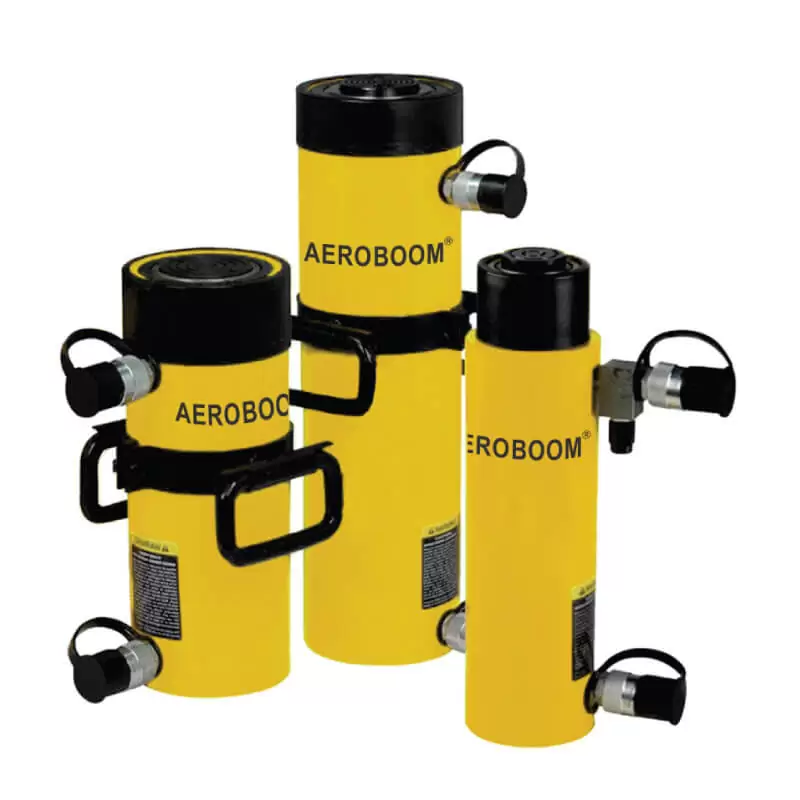

Hydraulic Cylinder Double Acting 1

Hydraulic Cylinder

Double Acting

ARR Series

Capacity: 10-520 TON
Double Acting, Hydraulic-Return
700 Bar (10,000 psi)

  • Double acting operation for fast, controlled pistonretraction.
  • Built-in safety valve prevents accidental over-pressurization.
  • Collar, piston threads, and base mounting holes enable easy fixturing (most models).
  • Hardened, and E-coated snap-in type saddle prevents piston jamming and mushrooming.
  • Hardened and Chromed piston reduces wear and corrosion.
  • Convenient carrying handles or eye bolts on larger models for ease carrying and positioning.
  • Environmentally friendly coating process provides a durable anti-corrosion finish.
  • Rugged, ACR-400 Female couplers with dust covers provided.
  • Complies with ASME B30.1 standards.

Description

Download

Optional Snap-in Saddle Optional Snap-in Saddle for  ARR-Series Double -acting cylinders:

Saddle Type Cylinder Model Number Saddle Model Number
Flat ARR-1010, 1012 A-102F
ARR-1010, 1012 CAT-10
ARR-308, 3014 CAT-50
Tilt ARR-506, 5013 ARR-5020, 756 ARR-7513 CAT-100
Standard Saddle :
ARR-1010, 1012 A-102G
Grooved ARR-308, 3014 A-252G

Model Number Cylinder Capacity ton Stroke (mm) Max.Cylinder Capacity (kN) Cylinder Effective Area (cm³) Oil Capacity (cm³) Coll. Height A Ext. Height B Outside Dia. D Cyl. Bore Dia. E (mm) Plgr. Dia. F (mm) Base to Adv. Port H (mm) Top to Ret. Port I (mm) Plunger Internal Thread 0 Plunger Thread Length P (mm) Collar Thread W Collar Thread Length X (mm) (kg)
Push Pull Push Pull Push Pull
ARR-1010 10 254 101 33 14,5 4,8 368 122 409 663 73 42,9 34,9 36 57 1″ 8 25 21/4 14 26 12
ARR-1012 * 305 101 33 14,5 4,8 442 147 457 762 73 42,9 34,9 36 57 1′ 8 25 2¹/4 14 26 14
ARR-308 30 209 295 53 42,1 19,1 879 400 395 604 101 73,2 54,1 39 81 11/2″ 16 25 35/16 12 49 18
ARR-3014 * 368 295 53 42,1 19,1 1549 703 549 917 101 73,2 54,1 39 81 11/2″ 16 25 35/16′ 12 49 29
ARR-506 50 156 498 103 71,2 21,5 1111 335 331 487 127 95,2 79,5 28 76 1″- 12 25 5″- 12 44 30
ARR-5013 334 498 103 71,2 21,5 2378 718 509 843 127 95,2 79,5 28 76 1″- 12 25 5″-12 44 52
ARR-5020 511 498 103 71,2 21,5 3638 1099 733 1244 127 95,2 79,5 57 76 1″- 12 25 5″-12 44 68
ARR-756 75 156 718 156 102,6 31,4 1601 490 347 503 146 114,3 95,2 30 76 1 12 38 5³4″ 12 38 41
ARR-7513 333 718 156 102,6 31,4 3417 1046 525 858 146 114,3 95,2 30 81 1″- 12 38 5³4′ 12 38 68
ARR-1006 95 168 933 435 133,3 62,2 2238 1045 357 525 177 130,3 95,2 38 71 134′ 12 35 12 50 61
ARR-10013 333 933 435 133,3 62,2 4439 2071 524 857 177 130,3 95,2 38 71 1344 12 35 12 50 93
ARR-10018 460 933 435 133,3 62,2 6132 2861 687 1147 177 130,3 95,2 41 92 134 12 35 12 50 117
ARR-1502 140 57 1386 668 198,1 95,4 1129 544 196 253 203 158,8 114,3 22 66 – – – – 49
ARR-1506 156 1386 668 198,1 95,4 3090 1488 385 541 203 158,8 114,3 49 84 3³/² 16 35 8″ 12 55 93
ARR-15013 333 1386 668 198,1 95,4 6597 3177 582 915 203 158,8 114,3 49 84 3³/8″ 16 35 8″. 12 55 124
ARR-15032 815 1386 668 198,1 95,4 16145 7775 1116 1931 203 158,8 114,3 76 88 3³/8″ 16 35 8″-12 55 238
ARR-2006 200 152 1995 1017 285,0 145,3 4332 2209 430 582 247 190,5 133,4 57 96 – – – – 147
ARR-20013 330 1995 1017 285,0 145,3 9405 4795 608 938 247 190,5 133,4 57 96 21/2 12 63 9³/4″ 12 54 199
ARR-20018 457 1995 1017 285,0 145,3 13025 6640 765 1222 247 190,5 133,4 85 101 2¹/²” 12 63 9³/4″ 12 54 204
ARR-20024 610 1995 1017 285,0 145,3 17385 8863 917 1527 247 190,5 133,4 85 101 21/2″ 12 63 9³4″ 12 54 279
ARR-20036 914 1995 1017 285,0 145,3 26049 13280 1222 2136 247 190,5 133,4 85 101 21/2″ 12 63 9³/4″. 12 54 383
ARR-20048 1219 1995 1017 285,0 145,3 34741 17712 1527 2746 247 190,5 133,4 85 101 21/2″ 12 63 9³/4″. 12 54 483
ARR-3006 325 153 3201 1703 457,3 243,2 6997 3721 485 638 311 241,3 165,1 88 114 21/2″ 12 82 121/4 12 58 200
ARR-30012 305 3201 1703 457,3 243,2 13947 7418 638 943 311 241,3 165,1 88 114 2¹/²” 12 82 121/4′ 12 58 312
ARR-30018 457 3201 1703 457,3 243,2 20889 11114 790 1247 311 241,3 165,1 88 114 2¹/² 12 82 121/4′ 12 58 385
ARR-30024 609 3201 1703 457,3 243,2 27850 14811 943 1552 311 241,3 165,1 88 114 21/2″ 12 82 121/4′ 12 58 469
ARR-30036 915 3201 1703 457,3 243,2 41843 22253 1247 2162 311 241,3 165,1 88 114 21/2″ 12 82 121/4′ 12 58 628
ARR-30048 1219 3201 1703 457,3 243,2 55745 29646 1552 2771 311 241,3 165,1 88 114 21/2″ 12 82 121/4′ 12 58 780
ARR-4006 440 152 4292 2297 613,1 328,1 9319 4987 538 690 358 279,4 190,5 108 133 3″- 12 95 8 65 303
ARR-40012 305 4292 2297 613,1 328,1 18700 10007 690 995 358 279,4 190,5 108 133 3″ 12 95 14¹/a’ 8 65 399
ARR-40018 457 4292 2297 613,1 328,1 28018 14995 843 1300 358 279,4 190,5 108 133 3″. 12 95 14 1/8 8 65 453
ARR-40024 610 4292 2297 613,1 328,1 37400 20014 995 1605 358 279,4 190,5 108 133 3″. 12 95 14 1/8 8 65 597
ARR-40036 914 4292 2297 613,1 328,1 56037 29988 1300 2214 358 279,4 190,5 108 133 3″- 12 95 14 1/8 8 65 792
ARR-40048 1219 4292 2297 613,1 328,1 74737 39996 1605 2824 358 279,4 190,5 108 133 3″- 12 95 14 1/8 8 65 980
ARR-5006 520 153 5108 2838 729,7 405,4 11164 6203 577 730 397 304,8 203,2 120 152 31/4 12 108 15% 8 79 432
ARR-50012 305 5108 2838 729,7 405,4 22256 12365 730 1035 397 304,8 203,2 120 152 3¹/4″ 12 108 15% 8 79 589
ARR-50018 457 5108 2838 729,7 405,4 33347 18526 882 1339 397 304,8 203,2 120 152 31/4″ 12 108 15% 8 79 680
ARR-50024 609 5108 2838 729,7 405,4 44440 24689 1035 1644 397 304,8 203,2 120 152 3¹/4′ 12 108 15% 8 79 816
ARR-50036 915 5108 2838 729,7 405,4 66768 36973 1339 2254 397 304,8 203,2 120 152 31/4″ 12 108 15% 8 79 1002
ARR-50048 1219 5108 2838 729,7 405,4 88951 49418 1644 2863 397 304,8 203,2 120 152 31/4 12 108 15% 8 79 1224
